陶瓷涂層活塞桿和柱塞
1. 陶瓷涂層活塞桿和柱塞
特點：采用等離子噴涂和爆炸噴涂技術(shù)，在各種液壓缸、往復(fù)泵中的柱塞和活塞桿表面上噴涂特種陶瓷涂層，其突出特點在于：
（1）陶瓷涂層與鋼基體形成復(fù)合材料結(jié)構(gòu)，有效利用兩者優(yōu)點，強度高且耐磨抗蝕；
（2）摩擦系數(shù)低、能耗小、減少摩擦能耗；
（3）對密封填料或?qū)ε技哪ズ男。瑴p少維修；
（4）使用壽命比鍍鉻件提高3～6倍，屬環(huán)保涂層技術(shù)。
應(yīng)用：廣泛適用于石油、化工、化纖、醫(yī)藥、食品、電力、冶金、艦船、水處理、水利、軍工領(lǐng)域用的往復(fù)泵柱塞，液壓缸活塞桿等。

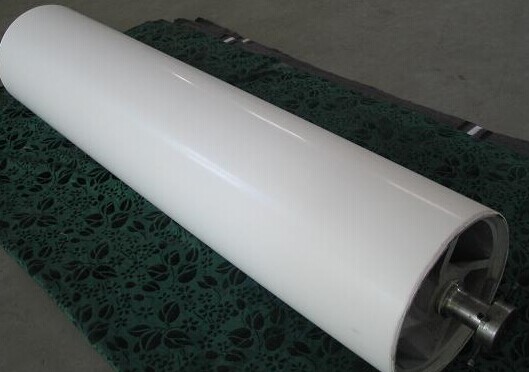

圖（1）陶瓷涂層柱塞桿，已經(jīng)磨加工
2. 陶瓷涂層機械密封
特點：機械密封（或端面密封）是各類泵、反應(yīng)釜、壓縮機、透平機、工程機械、裝甲車輛及艦船等用旋轉(zhuǎn)機械的一種先進密封部件，采用在金屬基體上噴涂復(fù)合陶瓷和金屬碳化物涂層制造機械密封動環(huán)，具有優(yōu)異的耐磨耐蝕性能，摩擦性系數(shù)小，能耗低，對靜環(huán)磨耗少，使用壽命長，維修次數(shù)少，對降低甚至消除“跑、冒、滴、漏”有重要作用在不同的條件下與鍍硬鉻機械密封動環(huán)同等使用，使用壽命均高于鍍硬鉻層和堆焊CoCrW焊層的5 ～ 6 倍。另外，與之配副的密封靜環(huán), 如：鋁青銅、 M106K石墨、L516改性聚四氟乙烯等；由于摩擦系數(shù)特低, 達0.033 ～ 0.11 (干摩擦)，故與陶瓷涂層配副的靜環(huán)使用壽命均高于與鍍硬鉻配副的靜環(huán)3 ～ 4 倍。
應(yīng)用：廣泛應(yīng)用于化肥、石化、化纖、冶金、醫(yī)藥、食品、艦船、、水利、能源、機械等行業(yè)的旋轉(zhuǎn)機械的旋轉(zhuǎn)軸與旋轉(zhuǎn)平面的動密封。

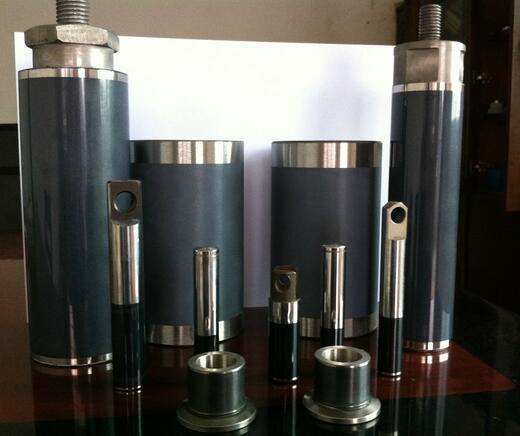

圖（2）黑色陶瓷涂層柱塞桿
3. 抗鋁、鋅液侵蝕磨損特種陶瓷涂層
特點：熔融鋁、鋅液活性極高，被稱為各種金屬的“溶劑”，能與各種金屬發(fā)生鋁熱反應(yīng)形成金屬間化合物，使金屬被嚴重侵蝕，成為鋁、鋅有色冶金工業(yè)的一大難題。采用特種陶瓷與金屬陶瓷覆層，具有優(yōu)異的耐高溫，潤濕角小，抗鋁、鋅液侵蝕，耐鍍鋁、鋅制件磨損等綜合性能，顯著延長與鋁、鋅液接觸的金屬制件的壽命。
性能：陶瓷涂層厚度：0.5～1.0mm
使用溫度：680～720℃（鋁），～460℃（鋅）
使用環(huán)境：熔融鋁、鋅液
鍍鋁、鋅薄板速度：20～50m/s
應(yīng)用：熱浸鍍鋁槽用爐輥、支架；熱浸鍍鋅槽、鍋等用的爐輥及攪拌器，支架等。
4. 鍋爐水冷壁管耐高溫沖蝕涂層
特點：鍋爐水冷壁管是電站鍋爐的關(guān)鍵構(gòu)件之一，長期處于高溫、腐蝕、沖刷、熱震的工況下運行。過早的停爐維修更換，將造成很大的損失：一臺30萬千瓦鍋爐，每停爐一天，將少發(fā)電720萬度。采用熱噴涂金屬涂層保護，熱導(dǎo)率高，耐高溫燃氣沖蝕性好，能顯著延長水冷壁管的使用壽命。
應(yīng)用：電站鍋爐，工業(yè)鍋爐，黑液鍋爐等用水冷壁管。
5.鉬合金用特種陶瓷涂層
特點：在高熔點的鉬合金基體上，涂覆特種陶瓷涂層，具有優(yōu)異的耐高溫，抗氧化，耐熔融玻璃侵蝕，不污染玻璃熔體等特性。
性能：涂層厚度：0.3～1.0mm
使用溫度：1200～1400℃
使用環(huán)境：高溫空氣氧化，熔融玻璃侵蝕
使用壽命：比未涂覆的鉬合金提高3～6倍
應(yīng)用：特種玻璃熔煉爐用鉬電極，高溫耐熱合金抗高溫氧化等。

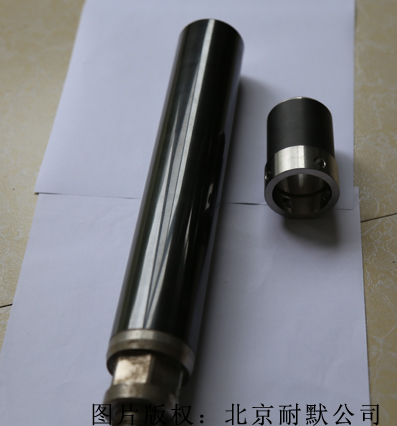

圖（3）等離子噴涂陶瓷涂層制作陶瓷涂層活塞桿
6. 高輻射率節(jié)能陶瓷涂層
特點：采用先進的等離子噴涂技術(shù)，噴涂特種陶瓷復(fù)合粉末，制成具有高輻射率的遠紅外和紅外輻射涂層，達到顯著節(jié)能目的。
主要技術(shù)指標(biāo)：
（1）熱輻射率：0.88～0.90(高于國家標(biāo)準(zhǔn)：0.83)；
（2）不含粘熱輻射結(jié)劑組份，無受熱老化剝落問題，使用壽命長，超過一年以上；
（3）比涂刷的遠紅外涂層輻射面積提高10～30%；
（4）節(jié)能效果顯著，可達10～30%。
應(yīng)用：用于低溫（100～300℃）脫水處理的食品烘烤、糧食烘烤、涂料加熱固化、印染及民用電熱器等行業(yè)的遠紅外加熱板、管和加熱器；
用于高溫（700～1100℃）加熱的爐壁、馬弗罐、輻射管、耐火磚表面等。
圖（4）陶瓷涂層活塞桿是北京耐默公司陶瓷涂層重要的應(yīng)用
7. 大型熱軋無縫鋼管頂頭
特點：采用等離子噴焊技術(shù)，在45#鋼基體上制備鎳基高溫合金基相與復(fù)合碳化鎢P6311(Ni+WC)耐高溫(1050℃)沖擊磨損熱軋無縫鋼管頂頭，取代原整體材料Cr17Ni2Mo頂頭。
主要技術(shù)指標(biāo)：
（1）使用壽命較原頂頭提高壽命4倍以上。
（2）每噸鋼管耗頂頭重量由16‰降低到3‰。
應(yīng)用：冶金工業(yè)高溫受沖擊載荷的工模具，如：頂頭、刀片、各種爐輥等。
- 上一篇：工業(yè)發(fā)展的浪潮中了解其研制工藝助您更好的選擇耐磨陶瓷 2014/11/12
- 下一篇：幫您解決改善零件腐蝕抗力的措施 2014/10/31
