燒結機大煙道耐磨噴涂料
現代燒結研制工藝中，為了延長大煙道的使用年限，一般在內側都要進行耐磨材料的噴涂處理。本工程由于特殊要求，大煙道有的部分采用耐磨金屬襯板的形式，有的部分采用耐磨噴涂料的形式。現將耐磨噴涂料的技術要求敘述如下。

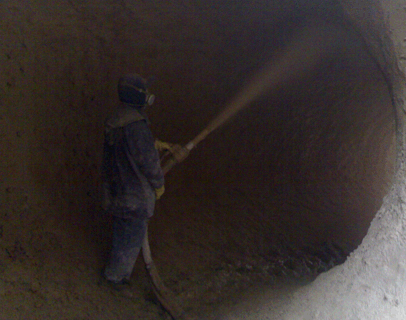

圖(1)噴涂砂漿料，采用高壓氣體噴涂，最后形成質密性陶瓷涂層
1.1.原料的要求
燒結機大煙道工作溫度不高，選用材料要求自身結構致密，硬度大，耐磨性好，而且要取材方便，價格低廉。一般骨料選用日用陶瓷碎片，其堿金屬雜質含量少，且已經過1000℃左右的焙燒，故受熱后體積穩定，自身硬度大，耐磨性能好，而且是陶瓷行業廢棄的產品（不合格產品），屬廢物利用型再生材料，價格低廉。粉料選用半硅質材料葉蠟石，它具有抗熱震性好等特點。原料的化學組成見表1。
表1. 原料和結合劑的化學組成（w）
Table 1 Chemical compositions of staring materials and binder
|
項 目 |
CaO |
SiO2 |
Al2O3 |
Fe2O3 |
MgO |
灼堿 |
|
廢瓷片 |
0.76 |
64.95 |
28.41 |
0.98 |
0.70 |
0.10 |
|
葉蠟石粉 |
0.43 |
63.25 |
27.80 |
0.30 |
0.10 |
6.86 |
|
硅酸鹽水泥 |
64～67 |
21～24 |
4～7 |
2～4 |
|
|
1.2.結合劑的選擇
因噴涂料的使用溫度在500℃以下，在使用過程中不能形成陶瓷結合，只能利用結合劑早期的物理化學作用來形成結合強度，因此，考慮使用水硬性結合劑。選擇普通硅酸鹽水泥作為耐磨噴涂料的結合劑，其化學組成見表1。
普通硅酸鹽水泥中的主要礦物是硅酸三鈣（C3S）和硅酸二鈣（C2S）。加水后，C3S和C2S會很快水化而產生強度，其中, C3S的凝結硬化速度較快，硬化后強度高，是早期水泥強度主要來源；而C2S的早期強度發展較慢，是后期水泥強度的主要來源。因此，水硬性結合劑硅酸鹽水泥硬化后，能使澆注體在常溫～500℃內獲得較高的致密程度和結構強度。

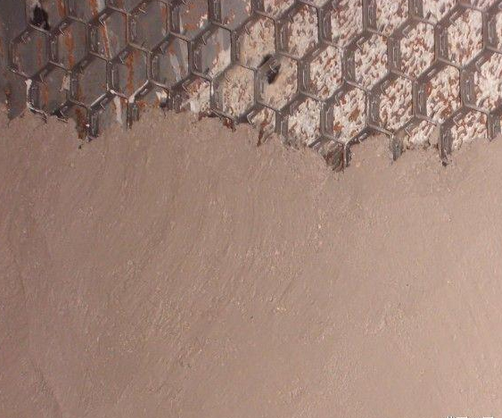

圖（2）為了增加陶瓷涂層的結合強度，采用龜甲網強化
1.3.外加劑的選擇
選擇外加劑是為了提高澆注體的致密程度，提高其機械強度，從而達到耐磨、抗沖刷的能力。水是水硬性結合劑硅酸鹽水泥的媒介，使水泥中的礦物得以水化而具備強度。但過多的水又使噴涂料的氣孔增多，降低致密程度和機械強度，從而影響其耐磨性能。在保證噴涂料施工性能的情況下，加水量應越少越好。為此，較好采用萘系的高效減水劑FDN。
耐磨陶瓷噴涂料理化性能指標見表2。
表2 耐磨噴涂料理化性能指標
Table 2 Properties of abrasion-resistant spraying mix
|
項 目 |
養護3d |
110℃24h烘干 |
400℃3h燒后 |
|
體積密度/(g·cm-3) |
2.0 |
1.90 |
1.85 |
|
抗折強度/MPa |
10.6 |
12.4 |
8.05 |
|
耐壓強度/MPa |
52.3 |
64.5 |
50.1 |
|
線變化率/% |
|
-0.13 |
-0.33 |
|
常溫磨損量/mm |
|
2 |
2.2 |
- 上一篇：剛玉陶瓷復合管應用在各設備上，使其散發著獨特的光芒 2014/10/17
- 下一篇： 我們專業的快速噴涂系統方法祝您提高工作效率 2014/9/16
